UDS 214

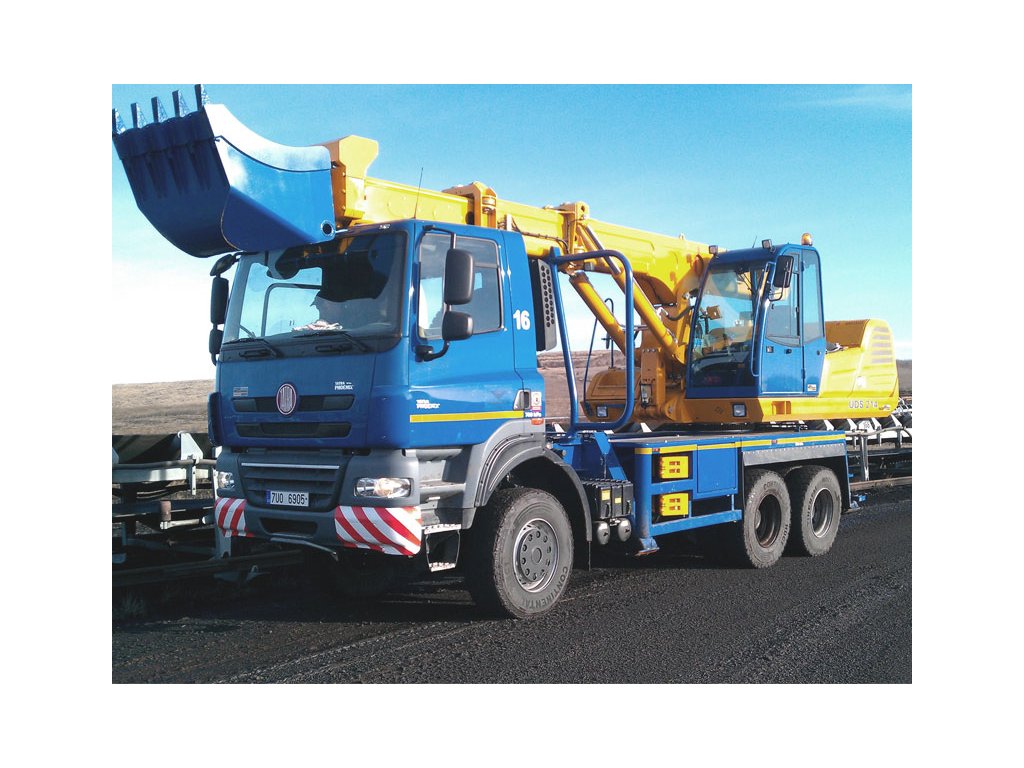

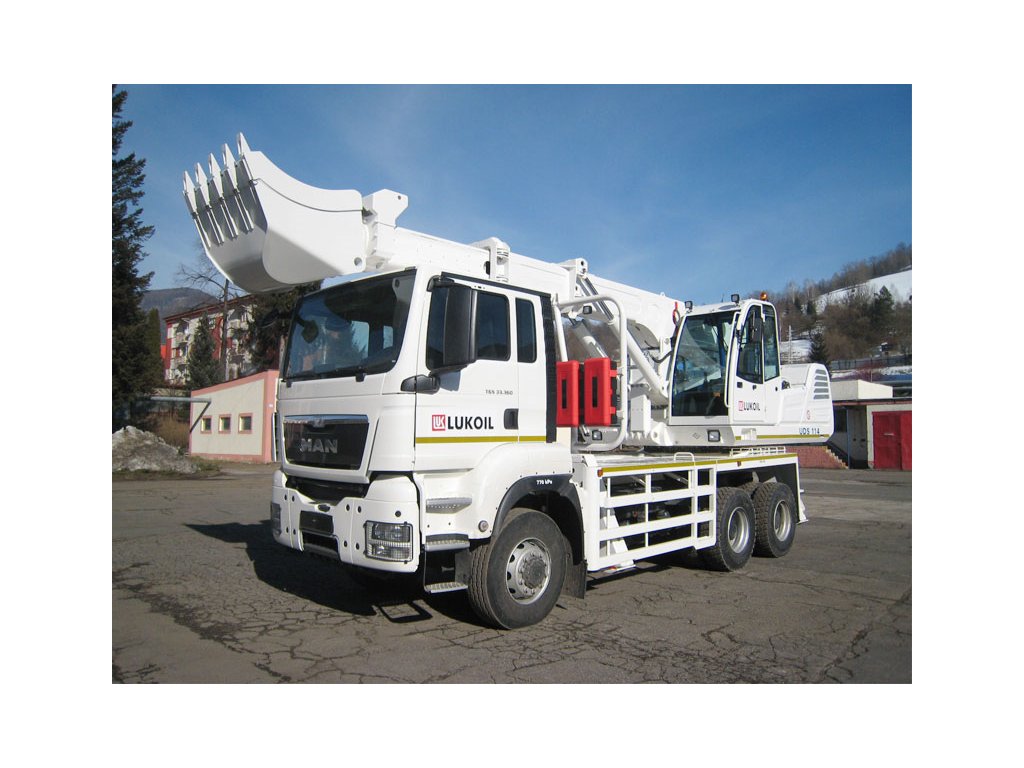

UDS 214, univerzální dokončovací stroj na automobilovém podvozku TATRA T158 Phoenix (případně jiném – MAN, MERCEDES, RENAULT…). Stroj je určený na dokončovací zemní práce při styku staveb s okolím, a s použitím vhodného nástroje i na výkopové a jiné zemní práce (hloubení základů, kanálů, budovaní a údržbu inženýrských sítí).

2 modifikace

- UDS 214.41 → s mikropojezdom
- UDS 214.42 → bez mikropojezdu
VÝHODY tohoto provedení

- pohyb celého stroje je ovládaný z kabiny obsluhy strojníka
- ovládání podpěr, volantu na podvozku a samotný pohyb stroje na posun při kopaní a celkové přesouvání stroje je možné z kabiny strojníka
- na natáčení předních kol vozidla slouží malý ovládač, kterým se jednoduše ovládá volant doleva a doprava

Rozměry

Délka stroje 10020 mm
Šířka stroje 2 550 mm
Výška stroje 3 900 mm
Světlá výška podvozku 310 mm

PRACOVNÍ PARAMETRY

Výkon při rýpání 115 m3.h-1
Výsledná rypná síla od přítlaku a zásuvu 85 kN
Nosnost na klopném bodě rychloupínače (bez použití prodlužovacích nástavců):
- zasunutý teleskop 7 000 kg
- vysunutý teleskop 2 600 kg
Otáčky nadstavby 8 ot.min-1
Otáčky nástroje 20 ot.min-1
Maximální přepravní rychlost 80 km.h-1
Stoupavost na tvrdém podkladu 50,7 %
Hmotnost stroje 23 500 kg

PODVOZOK TATRA T158 Phoenix popřípadě jiný

Troj-nápravový, s permanentním pohonem obou zadních náprav, s možností připojení pohonu přední nápravy a uzávěrky diferenciálů. Pohon 6 x 6, výkon motoru podvozku 230 kW

MOTOR NADSTAVBY

Typ / Výkon: JohnDeere 4045 HF C04 93kW při 2200 ot.min-1 EU STAGE4
Druh a uspořádání: naftový, čtyř-dobý s přímým vstřikem paliva, řadový, stojatý
Chlazení kapalinové, s nuceným oběhem a termoregulátorem, mazání tlakové
Počet válců/obsah 4 / 4,5 dm3, maximální kroutící moment 536 Nm při 1 600 ot.min
Hydraulický systém REXROTH

ZDROJE TLAKOVEJ KVAPALINY

- dvojitý hydrogenerátor A8 VO 107 s výkonovou regulací
- zubový hydrogenerátor 1 PF 2G2 – 016 neregulační
Distribuce tlakové kapaliny:
- sedmi okruhový monoblok 7M8 – 22

PRACOVNÍ ZAŘÍZENÍ

Teleskopický výložník s rozsahem zdvihu +30° až -60°, na 0° až -90° od vodorovní roviny.
Rozsah naklápění nástroje 145°, obojsměrné otáčení nástroje 360°.
Přídavná hydraulika pro pohon hydraulicky poháněných přídavných zařízení je u provedení 41 standardně zabudovaná v okruhu natáčení pracovního nástroje u provedení 42 je namontovaná jako doplněk na přání zákazníka.

REŽIMY ČINNOSTI UDS 214 PROVEDENÍ 41

Stroj UDS 214 provedení 41 může pracovat ve dvou režimech:
- režim „PRÁCE“ pracovní činnost otočné nadstavby
- režim „JÍZDA“ umožňuje ovládání pojezdu automobilového podvozku (pro přesun na pracovišti) jako i stabilizačních podpěr přímo z kabiny nadstavby, bez nutnosti startovat motor podvozku.
Modifikace UDS 214 provedení 42 je bez pomocného pojezdu.
